Khoa chẩn đoán hình ảnh mua một máy MRI mới, nhà cung cấp lắp xong, kỹ thuật viên chụp thử ra ảnh đẹp. Đến lúc bác sĩ đọc phim, ảnh vẫn nằm trong ổ cứng của máy chụp vì chưa ai khai báo đường về PACS. Phòng IT bị gọi xuống lúc 4 giờ chiều khi lịch chụp đang dồn.
Tình huống kết nối máy CT MRI vào PACS dở dang này lặp lại ở nhiều cơ sở vì việc kết nối thường rơi vào khoảng trống giữa kỹ sư hãng và IT bệnh viện. Bài viết đi qua trình tự kết nối máy CT MRI vào PACS, cùng máy siêu âm, qua DICOM theo cách phòng IT có thể tự kiểm soát.
Trước khi cắm cáp: 5 thông tin cần có
Kết nối DICOM là việc hai thiết bị khai báo cho nhau. Trước khi làm, phòng IT cần gom đủ thông tin của cả hai phía.
- AE Title của máy chụp: tên định danh, thường do kỹ sư hãng đặt, ví dụ CT_PHONG1. Phân biệt hoa thường.
- Địa chỉ IP cố định của máy chụp: không dùng IP cấp động, vì PACS nhận diện máy theo địa chỉ này.
- AE Title, IP và cổng của máy chủ PACS: cổng DICOM phổ biến là 104 hoặc 11112, tùy cấu hình PACS.
- Tài liệu DICOM Conformance Statement của máy: hãng nào cũng có. Văn bản này ghi máy hỗ trợ lưu ảnh (Storage), worklist, truy vấn nào.
- Sơ đồ mạng: máy chụp và PACS có cùng VLAN không, firewall đang chặn cổng nào.
Nếu muốn nắm lại bản chất tệp và giao thức, đọc thêm chuẩn DICOM là gì trước khi ngồi vào cấu hình.

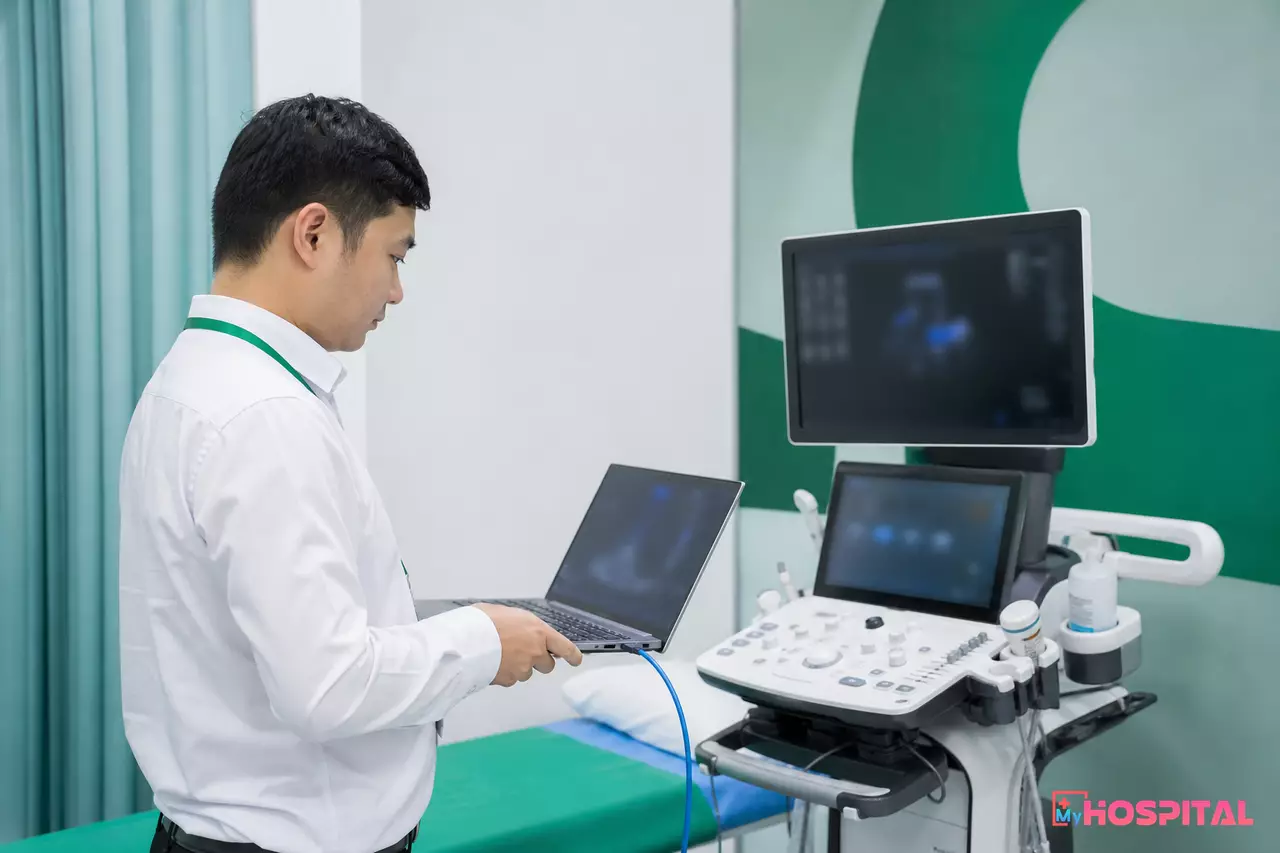

Kỹ sư IT kiểm tra đường mạng từ máy siêu âm tới máy chủ PACS trước khi khai báo AE Title.
Trình tự kết nối một máy chụp vào PACS
Mỗi hãng có giao diện cấu hình khác nhau, nhưng thứ tự việc gần như giống nhau.
- Đặt IP tĩnh cho máy chụp, ping được máy chủ PACS.
- Khai báo máy chụp trong PACS: AE Title, IP, cổng, loại thiết bị (CT, MR, US).
- Khai báo PACS trong máy chụp, mục thường gọi là DICOM Node hoặc Destination.
- Chạy C-ECHO từ máy chụp tới PACS và ngược lại.
- Chụp thử một ca, bấm gửi ảnh (C-STORE), kiểm tra ảnh xuất hiện đủ số lát cắt.
- Bật DICOM Worklist, kiểm tra danh sách chỉ định hiện đúng trên máy.
Bước 4 hay bị bỏ qua. C-ECHO chỉ xác nhận hai bên nhận ra nhau, chưa chứng minh ảnh gửi được, nhưng nếu C-ECHO đã lỗi thì chụp thử là mất công. Làm bước này trước tiết kiệm được nhiều giờ dò lỗi.
Khác biệt giữa CT, MRI và siêu âm khi kết nối
Ba loại máy cùng nói DICOM nhưng hành vi gửi ảnh khác nhau, và đây là chỗ nhiều người vấp.
| Tiêu chí | CT | MRI | Siêu âm |
|---|---|---|---|
| Dung lượng một ca | Vài trăm đến hàng nghìn lát cắt | Nhiều chuỗi xung, mỗi chuỗi nhiều lát | Ít ảnh tĩnh hoặc đoạn clip |
| Điểm cần chú ý | Gửi tự động sau khi dựng lại ảnh (reconstruction) | Chọn chuỗi nào gửi, tránh gửi thừa dữ liệu thô | Nhiều máy đời cũ không có DICOM đầy đủ |
| Rủi ro thường gặp | Mạng nghẽn khi gửi nhiều ca liên tiếp | Gửi thiếu chuỗi vì cấu hình sai | Nhập tay thông tin người bệnh |
| Worklist | Hầu hết hỗ trợ | Hầu hết hỗ trợ | Tùy máy, máy cũ thường không |
Máy siêu âm là nhóm khó nhất. Siêu âm xách tay hoặc đời cũ có thể chỉ xuất ảnh dạng video. Khi đó cần cổng DICOM mua thêm hoặc bộ thu hình, và thông tin hành chính của người bệnh phải được nhập đúng ngay trên máy.
Chuẩn bị mạng: phần dễ bị đánh giá thấp
Một ca CT đa dãy có thể lên vài trăm MB. Nếu ba máy cùng đẩy ảnh vào giờ cao điểm trên một đường mạng dùng chung với camera và wifi khách, ảnh về chậm và bác sĩ đọc phim phải chờ.
- Tách VLAN riêng cho thiết bị chẩn đoán hình ảnh.
- Dùng switch 1 Gbps trở lên cho đoạn từ máy chụp tới máy chủ PACS.
- Đặt IP tĩnh và ghi vào sổ quản lý thiết bị của phòng IT.
- Mở đúng cổng DICOM trên firewall, không mở toàn dải.

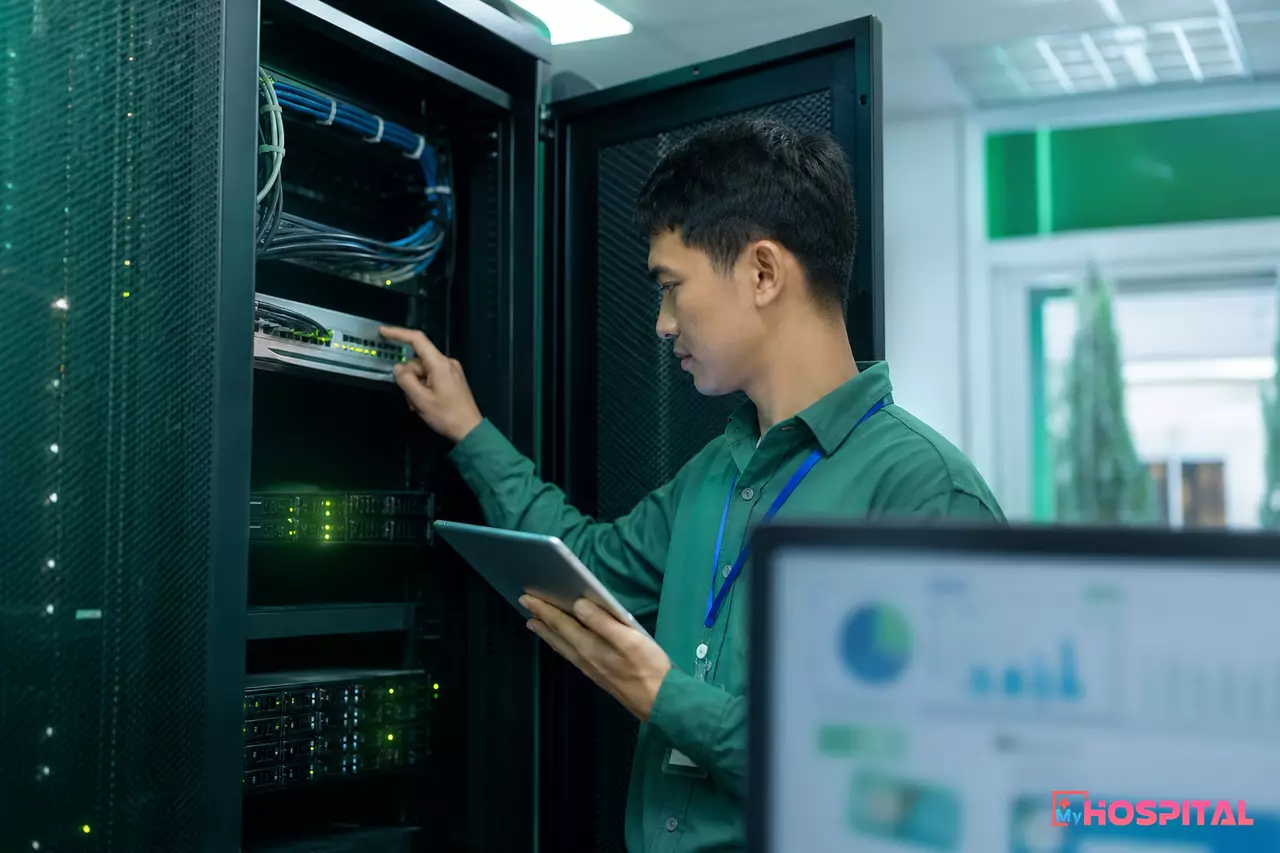

Đường mạng và máy chủ lưu trữ quyết định ảnh về PACS nhanh hay chậm, nhiều khi quan trọng hơn bản thân máy chụp.
Cơ sở không muốn tự đầu tư máy chủ có thể tham khảo mô hình PACS đám mây, khi đó đường truyền ra ngoài cũng phải được tính vào băng thông.
Gắn đúng người bệnh: dùng worklist thay vì nhập tay
Lỗi nặng nhất trong chẩn đoán hình ảnh không phải ảnh mờ mà là ảnh gắn sai người. Khi kỹ thuật viên gõ tay họ tên và mã người bệnh trên máy chụp, chỉ cần sai một ký tự là PACS tạo ra hồ sơ mới, kết quả không trả về đúng bệnh án.
DICOM Worklist giải quyết việc này. Máy chụp truy vấn RIS/HIS, thấy danh sách chỉ định trong ngày, kỹ thuật viên chọn đúng người bệnh và các trường hành chính được điền tự động. Cách hai hệ thống phối hợp được mô tả trong bài về hệ thống RIS chẩn đoán hình ảnh, còn việc phân biệt vai trò từng hệ thống có ở bài phân biệt LIS, RIS và PACS.
Sai lầm thường gặp: Chỉ kiểm tra việc gửi ảnh (C-STORE) mà bỏ qua worklist khi nghiệm thu. Ảnh về PACS đủ, nhưng thông tin người bệnh vẫn nhập tay, và sai sót xuất hiện sau vài tuần vận hành.

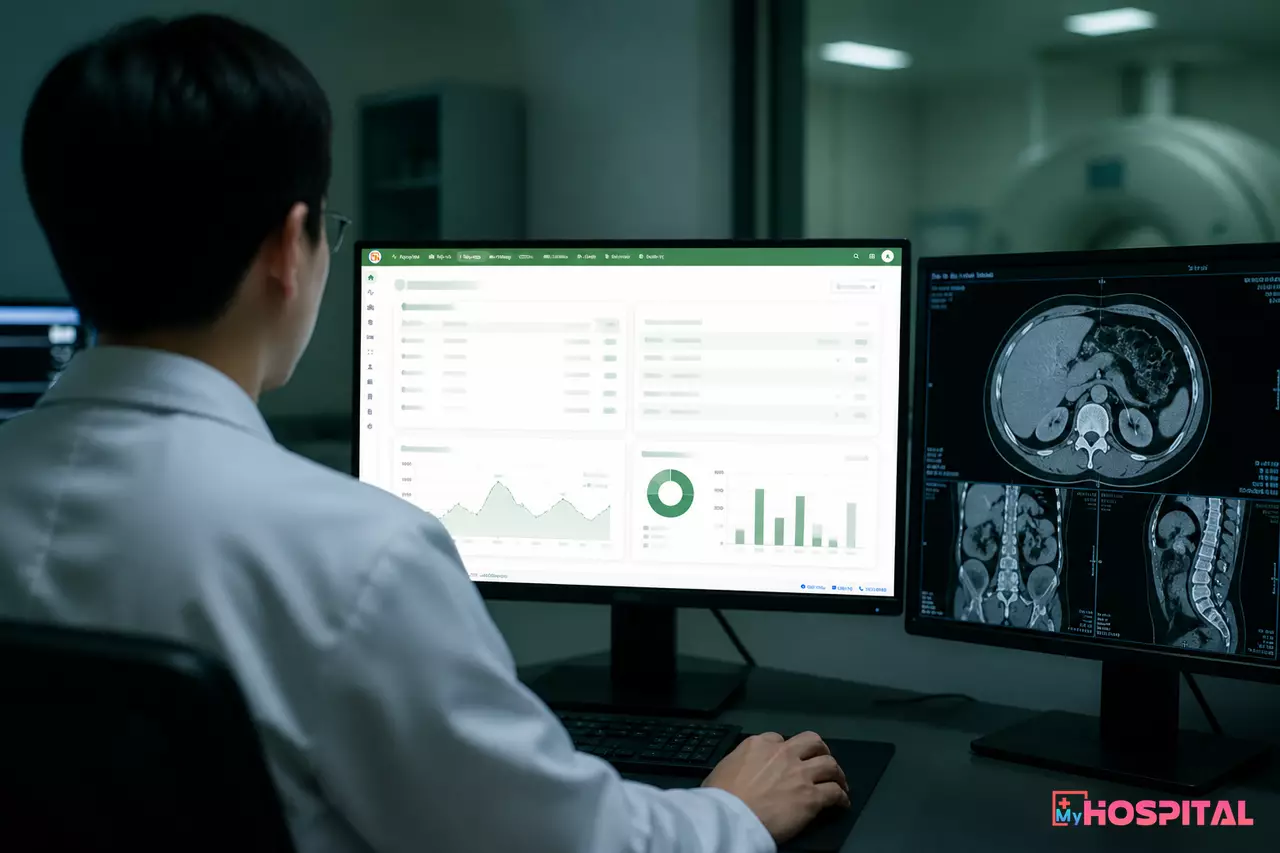

Phòng đọc phim: ảnh từ CT, MRI, siêu âm hiển thị cùng hồ sơ người bệnh trên một giao diện.
Checklist nghiệm thu trước khi đưa máy vào chạy thật
- C-ECHO hai chiều: thành công giữa máy chụp và PACS.
- C-STORE: một ca CT hoặc MRI gửi đủ số lát cắt, đếm đối chiếu giữa máy và PACS.
- Siêu âm: ảnh và clip hiển thị đúng, có thông tin hành chính.
- Worklist: chọn người bệnh từ danh sách, không nhập tay họ tên.
- Trả kết quả: sau khi bác sĩ duyệt, kết quả về bệnh án và HIS.
- Giờ hệ thống: đồng hồ máy chụp và máy chủ khớp nhau, tránh ảnh có mốc thời gian sai.
- Dự phòng: biết cách gửi lại ảnh từ máy chụp khi mạng đứt giữa chừng.
Với cơ sở dùng HIS liên thông, việc nghiệm thu nên có cả bộ phận chẩn đoán hình ảnh, phòng IT và đơn vị cung cấp phần mềm cùng ký. Chi tiết về yêu cầu liên thông giữa các phân hệ có trong bài tích hợp liên thông HIS với LIS, RIS-PACS.
Các lỗi thường gặp khi ảnh không về PACS
- AE Title sai hoa thường: hai bên khai báo CT_P1 và ct_p1 sẽ bị từ chối.
- IP máy chụp đổi: máy lấy IP động sau khi khởi động lại, PACS không nhận ra.
- Firewall chặn cổng: C-ECHO lỗi ngay bước đầu.
- Hết dung lượng ổ lưu trữ PACS: ảnh gửi báo thành công nhưng không lưu.
- Máy chụp gửi kèm chuỗi thừa: MRI đẩy cả dữ liệu thô làm đầy ổ.
Khi gặp lỗi, đọc nhật ký (log) của cả hai phía thay vì đoán. Log của PACS thường ghi rõ AE Title nào bị từ chối.
MyHospital cung cấp phân hệ cận lâm sàng liên thông HIS, RIS và PACS: chỉ định từ bệnh án điện tử xuống máy chụp qua worklist, kết quả trả về hồ sơ người bệnh và bảng kê viện phí. Xem phân hệ cận lâm sàng hoặc đặt lịch demo kèm danh sách máy hiện có của khoa bạn. Tổng quan hệ thống ở trang phần mềm quản lý bệnh viện.
Việc làm tiếp theo cho phòng IT
Lập bảng tất cả máy chụp đang dùng: hãng, đời máy, có DICOM Storage và Worklist hay không, IP và AE Title hiện tại. Máy nào chưa vào worklist là máy đang có rủi ro gắn sai người bệnh, nên xếp lên đầu danh sách cần xử lý.
