Một sáng thứ Hai, phòng chụp CT của bệnh viện khu vực có 14 ca chờ. Máy chủ PACS đặt ở tầng hầm báo đầy ổ đĩa từ cuối tuần, kỹ thuật viên chụp xong nhưng ảnh không lên được kho. Bác sĩ chẩn đoán hình ảnh phải đọc trực tiếp trên máy chụp, người bệnh đứng chờ ngoài hành lang. Tình huống này là lý do nhiều cơ sở bắt đầu hỏi về PACS đám mây.
Bài viết giải thích PACS đám mây hoạt động ra sao, khác gì PACS cài tại chỗ, và những điều cần kiểm tra trước khi chuyển kho ảnh lên nền tảng cloud.
PACS đám mây là gì?
PACS (Picture Archiving and Communication System) là hệ thống nhận, lưu và hiển thị ảnh y tế từ các thiết bị như X-quang, CT, MRI, siêu âm, nội soi. Ảnh được trao đổi theo chuẩn DICOM. PACS đám mây là mô hình trong đó phần lưu trữ ảnh và máy chủ ứng dụng nằm tại trung tâm dữ liệu của nhà cung cấp, bệnh viện thuê dịch vụ theo kỳ và mở ảnh qua trình duyệt.
Ba thành phần của PACS không đổi so với mô hình cũ:
- Nơi nhận ảnh: máy chụp gửi ảnh bằng giao thức DICOM Storage.
- Kho lưu trữ: lưu ảnh gốc, có chỉ mục theo mã người bệnh, mã chỉ định, ngày chụp.
- Trình xem ảnh: hiển thị lát cắt, đo khoảng cách, chỉnh cửa sổ sáng tối, so sánh với lần chụp trước.
Thay đổi nằm ở chỗ đặt và cách vận hành. Phần cứng, hệ điều hành, cơ sở dữ liệu và việc sao lưu chuyển sang nhà cung cấp.
Trình xem ảnh chạy trên trình duyệt, bác sĩ đọc phim không cần cài phần mềm nặng trên từng máy.
Ảnh đi từ máy chụp lên cloud như thế nào?
Đường đi của một ca chụp CT gồm các chặng sau:
- Bộ phận tiếp đón đăng ký người bệnh, bác sĩ lâm sàng ra chỉ định chụp trong HIS.
- HIS gửi thông tin chỉ định sang RIS, máy chụp lấy danh sách ca qua DICOM Worklist nên kỹ thuật viên không gõ lại họ tên, ngày sinh.
- Chụp xong, máy đẩy ảnh vào gateway đặt trong mạng nội bộ.
- Gateway nén, mã hóa rồi gửi lên kho ảnh trên cloud.
- Bác sĩ chẩn đoán hình ảnh mở ca, đọc và trả kết quả. Kết quả quay về HIS để bác sĩ lâm sàng xem cùng ảnh.
Gateway là mắt xích hay bị bỏ quên. Nó đệm ảnh khi mất mạng, nên máy chụp vẫn làm việc bình thường và ảnh tự đồng bộ lại khi đường truyền hồi phục. Cơ sở nào không có gateway thì mọi sự cố Internet đều dừng luôn phòng chụp.

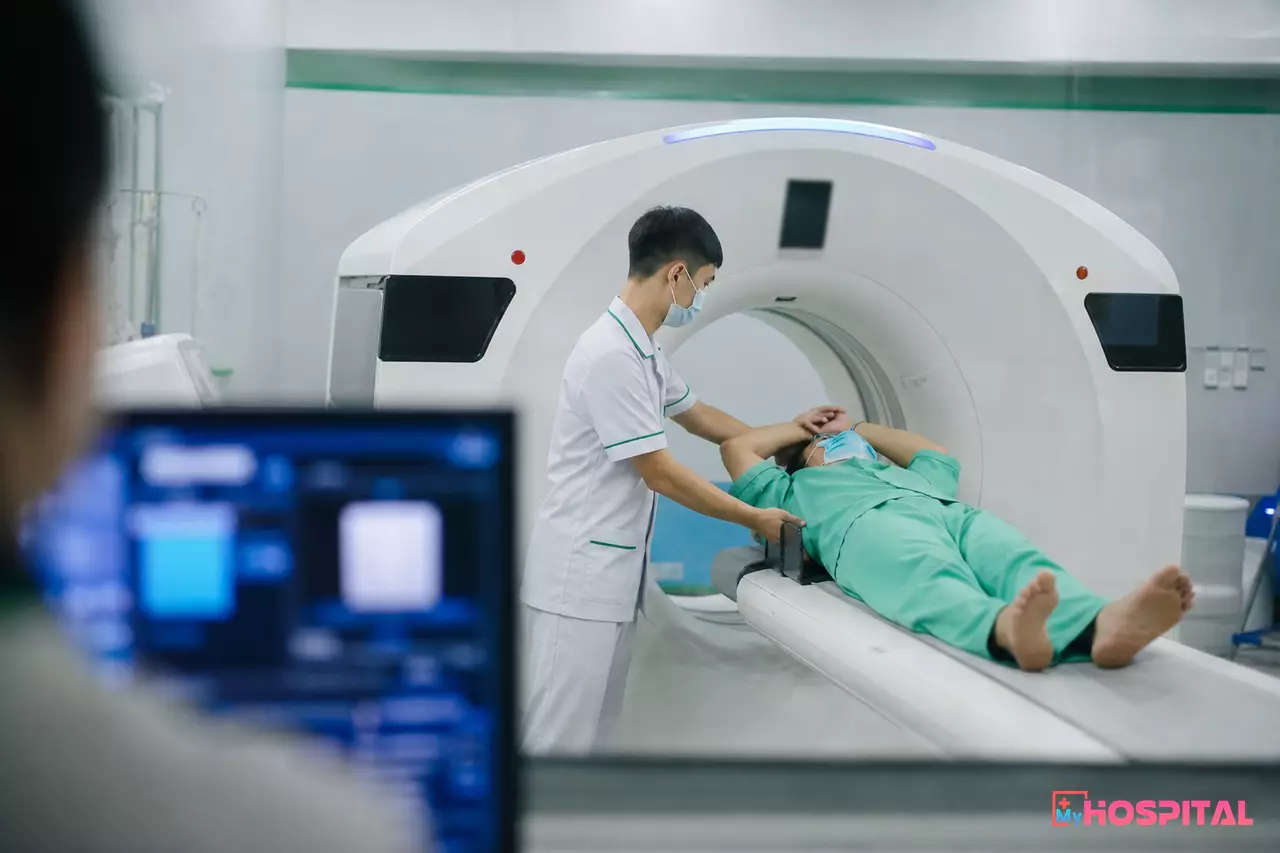

Kỹ thuật viên chụp xong là ảnh tự vào kho, không phải ghi đĩa hay chép tay.
Phần liên thông giữa HIS, LIS, RIS và PACS đã được trình bày chi tiết trong bài tích hợp liên thông HIS với LIS, RIS-PACS. Với PACS đám mây, nguyên tắc giống nhau, chỉ khác điểm kết nối.
PACS đám mây khác PACS tại chỗ ở đâu?
| Tiêu chí | PACS tại chỗ | PACS đám mây |
|---|---|---|
| Đầu tư ban đầu | Mua máy chủ, kho lưu trữ, phần mềm | Thuê theo kỳ, ít vốn ban đầu |
| Mở rộng dung lượng | Mua thêm ổ đĩa, có thời gian chờ | Tăng gói lưu trữ theo nhu cầu |
| Người vận hành | Phòng CNTT của bệnh viện | Nhà cung cấp, bệnh viện giám sát |
| Truy cập ngoài viện | Cần VPN, cấu hình riêng | Qua trình duyệt, có xác thực nhiều lớp |
| Phụ thuộc Internet | Thấp, chạy trong mạng nội bộ | Cao, phải có đường truyền dự phòng |
| Kiểm soát dữ liệu | Hoàn toàn tại viện | Theo hợp đồng và cấu hình |
| Chi phí dài hạn | Tăng khi thay phần cứng sau 5-7 năm | Ổn định theo kỳ, tăng theo dung lượng |
Cột "chi phí dài hạn" cần tính cẩn thận. Ảnh y tế chỉ tăng, không giảm: một cơ sở có CT, MRI và X-quang số có thể thêm hàng trăm gigabyte mỗi tháng. Gói thuê rẻ ở năm đầu có thể trở nên đắt ở năm thứ ba nếu bảng giá tính theo dung lượng đã dùng.
Những tình huống PACS đám mây phát huy tác dụng
- Cơ sở nhỏ chưa có phòng máy: phòng khám đa khoa có một máy X-quang số và một máy siêu âm không phải dựng máy chủ, không cần thuê kỹ sư trực.
- Chuỗi phòng khám nhiều điểm: ảnh từ các điểm tập trung về một kho, bác sĩ đọc phim ở điểm nào cũng mở được cùng ca.
- Đọc phim từ xa: bác sĩ chẩn đoán hình ảnh cấp cơ bản hội chẩn với đồng nghiệp ở cơ sở cấp chuyên sâu, hai bên cùng xem một bộ ảnh mà không gửi file qua ứng dụng nhắn tin.
- Sao lưu ngoài viện: bản sao nằm tại trung tâm dữ liệu khác, tránh mất ảnh khi phòng máy cháy, ngập hoặc nhiễm mã độc.
- Người bệnh nhận lại ảnh: cấp đường dẫn xem ảnh có thời hạn thay cho đĩa CD.
Hội chẩn hai bên cùng xem một bộ ảnh trên trình duyệt, không chuyền file qua lại.
Năm rủi ro cần xử lý trước khi chuyển lên cloud
Sai lầm thường gặp: coi PACS đám mây là "bật lên là chạy", không khảo sát đường truyền và không chạy thử bằng ảnh thật. Đến ngày go-live mới thấy bộ MRI 800 lát cắt mất vài phút mới mở.
Đường truyền. Một bộ CT ngực có thể nặng vài trăm megabyte. Cần tối thiểu một đường truyền chính và một đường dự phòng của nhà mạng khác, cộng với bộ nhớ đệm tại chỗ cho ảnh gần đây.
Vị trí và quyền kiểm soát dữ liệu. Hợp đồng phải ghi rõ máy chủ đặt ở đâu, ai là bên xử lý dữ liệu, ai được vào kho ảnh trong trường hợp bảo trì. Dữ liệu sức khỏe là dữ liệu cá nhân nhạy cảm, nên cơ sở cần thống nhất với nhà cung cấp trách nhiệm của hai bên theo quy định hiện hành về bảo vệ dữ liệu cá nhân và an toàn thông tin.
Thời gian lưu và quyền xuất dữ liệu. Cần hỏi bằng văn bản: khi chấm dứt hợp đồng, ảnh được trả lại ở định dạng nào, trong bao lâu, có mất phí không. Ảnh DICOM gốc nên xuất được đủ metadata.
Tương thích với thiết bị hiện có. Kiểm tra từng máy chụp có DICOM Storage và DICOM Worklist không. Máy đời cũ đôi khi chỉ xuất được ảnh JPEG, mất thông tin chẩn đoán như độ dày lát cắt.
Tính liên tục. Hỏi nhà cung cấp về mức cam kết hoạt động, thời gian khôi phục sau sự cố, tần suất sao lưu và cách thông báo khi bảo trì. Yêu cầu có trong phụ lục dịch vụ, không dừng ở lời hứa của bộ phận kinh doanh.

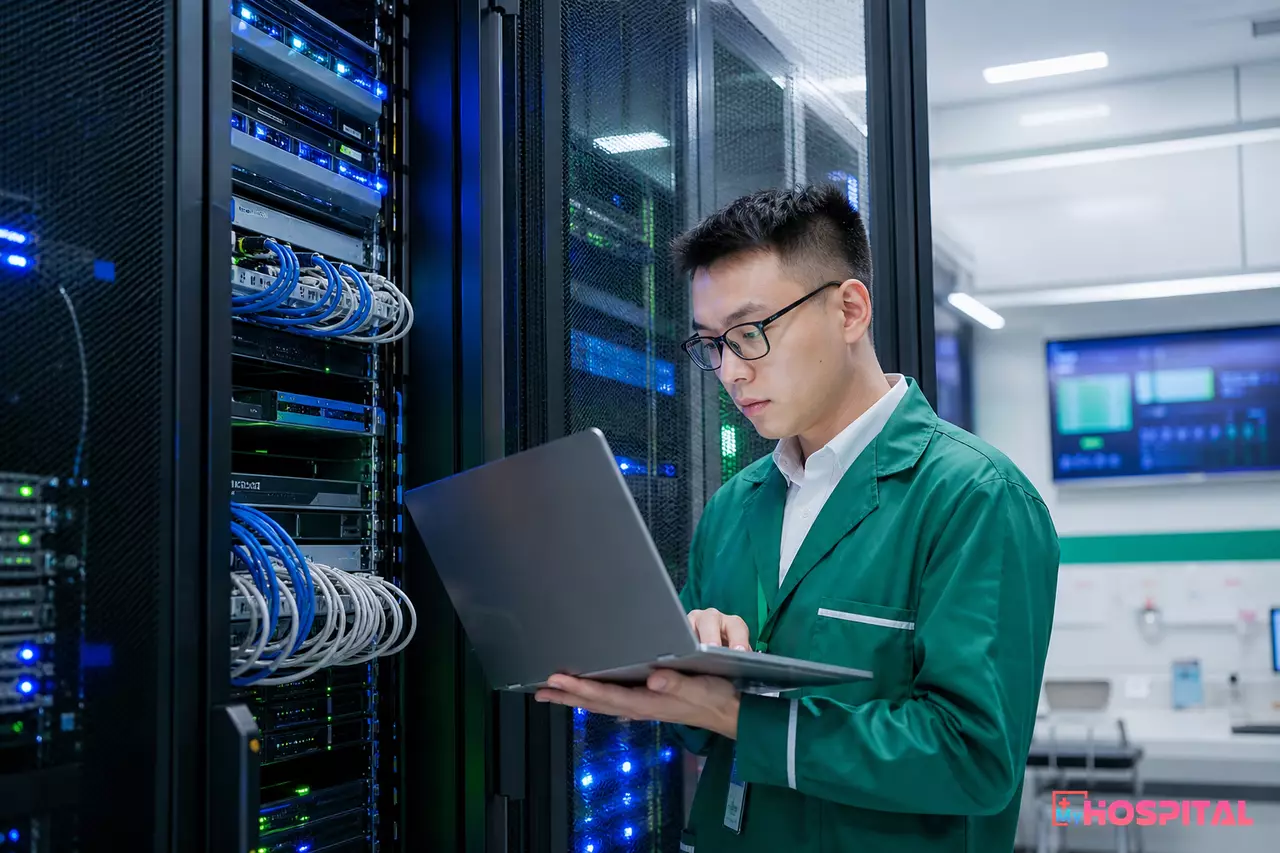

Phòng máy của nhà cung cấp phải có nguồn điện, làm mát và giám sát dự phòng.
Checklist chọn nhà cung cấp PACS đám mây
- Chuẩn DICOM: cung cấp bản tuyên bố tuân thủ DICOM (DICOM Conformance Statement) và hỗ trợ Worklist, Storage, Query/Retrieve.
- Liên thông HIS: mở ca bằng đường dẫn từ hồ sơ trong HIS, không bắt bác sĩ đăng nhập hai nơi.
- Trình xem ảnh: chạy trên trình duyệt, có đo đạc, dựng mặt cắt, so sánh với lần chụp trước.
- Phân quyền và nhật ký: ai mở ảnh nào, lúc nào, đều truy vết được.
- Mã hóa: khi truyền và khi lưu, kèm quản lý khóa rõ ràng.
- Bộ nhớ đệm tại chỗ: phòng chụp vẫn chạy khi mất Internet.
- Chính sách lưu trữ: thời hạn lưu, giá khi tăng dung lượng, quyền xuất toàn bộ dữ liệu.
- Chạy thử: nhà cung cấp cho dùng thử với ảnh thật của cơ sở, đo thời gian mở ca ở khung giờ cao điểm.
Khi chạy thử, lấy ba ca nặng nhất trong tuần (thường là CT hoặc MRI nhiều lát cắt), đo thời gian từ lúc bấm mở đến lúc cuộn được lát đầu tiên, ở cả mạng nội bộ lẫn trên đường truyền ngoài viện. Con số này nói lên nhiều hơn mọi tài liệu giới thiệu.
PACS đám mây trong bức tranh cận lâm sàng
PACS chỉ là một mắt xích. Chỉ định chụp bắt đầu trong HIS, được RIS điều phối lịch và phiếu chụp, xét nghiệm đi qua LIS, kết quả trở về bệnh án điện tử và bảng kê viện phí. Nếu PACS chuyển lên cloud mà chỉ định và kết quả vẫn chép tay giữa các hệ thống, điểm nghẽn chỉ dịch chỗ.
Vì vậy nên chọn phương án có cả chuỗi liên thông: chỉ định, lịch chụp, ảnh, kết quả và phí dịch vụ. Phân hệ phần mềm cận lâm sàng LIS, RIS, PACS của MyHospital làm việc trên cùng một mã người bệnh với HIS. Bài số hóa cận lâm sàng mô tả lộ trình đi từng bước, còn bài hệ thống RIS chẩn đoán hình ảnh nói về phần điều phối ca chụp.
Cơ sở đang cân nhắc chuyển kho ảnh lên cloud có thể nhờ đội ngũ MyHospital khảo sát đường truyền, kiểm tra máy chụp và chạy thử bằng ảnh thật trước khi quyết định. Xem thêm phần mềm quản lý bệnh viện chạy trên nền tảng đám mây của MyHospital.
Bắt đầu từ đâu nếu bệnh viện muốn thử
Một lộ trình thực tế cho cơ sở có từ hai thiết bị chẩn đoán hình ảnh:
- Lập danh sách máy chụp, đời máy và khả năng hỗ trợ DICOM.
- Ước lượng dung lượng ảnh mỗi tháng trong 12 tháng gần nhất, tách theo loại máy.
- Đo băng thông thực tế và dựng đường truyền dự phòng.
- Chọn một máy làm thí điểm, thường là X-quang số vì dung lượng nhỏ.
- Chạy song song với kho cũ 1-2 tháng, so sánh thời gian mở ca và tỷ lệ ảnh lỗi.
- Chuyển dần CT, MRI sau khi bác sĩ chẩn đoán hình ảnh xác nhận chất lượng hiển thị.
Giữ kho cũ ở chế độ chỉ đọc cho đến khi toàn bộ ảnh lịch sử cần dùng đã được di chuyển và kiểm tra ngẫu nhiên.
