Một người bệnh nằm viện được chỉ định xét nghiệm máu và chụp CT ngực trong cùng buổi sáng. Chiều đó bác sĩ điều trị mở bệnh án, thấy kết quả bạch cầu nhưng chưa thấy ảnh CT, dù phòng chụp đã chụp xong từ trưa. Hỏi phòng chẩn đoán hình ảnh thì được trả lời: "ảnh có trên máy chủ rồi, nhưng bác sĩ đọc phim chưa ký phiếu". Muốn phân biệt LIS RIS PACS, hãy bắt đầu từ những tình huống như vậy: mỗi hệ thống giữ một phần dữ liệu khác nhau, và chỗ nào chúng nối thiếu, chỗ đó bác sĩ phải chờ.
Bài này tách bạch từng hệ thống theo dữ liệu nó quản lý, người dùng chính và chuẩn kết nối, rồi chỉ ra cách ba hệ thống ghép với HIS trong một bệnh viện hoặc phòng khám. Nếu bạn đang soạn yêu cầu mua phần mềm, phần so sánh và danh sách câu hỏi cho nhà cung cấp ở cuối bài dùng được ngay.
LIS, RIS, PACS: ba chữ viết tắt, ba loại dữ liệu
Cách dễ nhớ nhất là hỏi: hệ thống này giữ cái gì?
- LIS (Laboratory Information System): giữ mẫu bệnh phẩm và kết quả xét nghiệm. Dữ liệu là số, chữ, khoảng tham chiếu, cờ bất thường.
- RIS (Radiology Information System): giữ quy trình của ca chẩn đoán hình ảnh. Dữ liệu là lịch chụp, trạng thái ca, phân công bác sĩ đọc, nội dung phiếu kết quả.
- PACS (Picture Archiving and Communication System): giữ chính bản ảnh. Dữ liệu là các file DICOM, mỗi ca CT có thể gồm vài trăm đến vài nghìn lát cắt.
Ba loại dữ liệu này khác nhau về dung lượng, định dạng và cách người dùng thao tác. Một dòng kết quả glucose nặng vài trăm byte. Một ca CT ngực nhiều lát cắt nặng hàng trăm megabyte. Bác sĩ đọc phim cần phóng to, đo kích thước, chỉnh cửa sổ độ sáng; kỹ thuật viên xét nghiệm cần xem một lô kết quả và duyệt hàng loạt. Đó là lý do mỗi nhóm có phần mềm riêng thay vì gom vào một màn hình.
Với LIS, mã vạch trên ống máu là sợi dây nối người bệnh, mẫu và kết quả.
LIS: hệ thống của phòng xét nghiệm
Vòng đời của một xét nghiệm trong LIS đi theo trình tự khá cố định:
- Bác sĩ chỉ định xét nghiệm trên HIS, yêu cầu được đẩy sang LIS.
- Điều dưỡng hoặc kỹ thuật viên lấy mẫu, in nhãn mã vạch, dán lên ống.
- Mẫu đến phòng xét nghiệm, quét mã vạch để nhận mẫu và phân về đúng máy.
- Máy phân tích chạy mẫu, gửi kết quả về LIS qua giao thức kết nối.
- Kỹ thuật viên hoặc bác sĩ xét nghiệm kiểm tra, duyệt kết quả, đối chiếu khoảng tham chiếu.
- Kết quả đã duyệt trả về HIS và hiện trong bệnh án.
Phần việc LIS làm mà HIS không làm được là nhận dữ liệu trực tiếp từ máy. Máy huyết học, sinh hóa, miễn dịch xuất kết quả theo giao thức riêng của hãng (thường là ASTM hoặc HL7). LIS dịch các thông điệp đó về mã xét nghiệm của bệnh viện, ghép đúng mẫu, đánh dấu giá trị ngoài khoảng tham chiếu và lưu lịch sử kiểm chuẩn nội kiểm. Nếu thiếu LIS, kỹ thuật viên phải đọc phiếu in từ máy rồi nhập tay, và mỗi lần nhập tay là một cơ hội gõ nhầm số thập phân.
Người dùng chính: kỹ thuật viên xét nghiệm, bác sĩ xét nghiệm, điều dưỡng lấy mẫu, trưởng khoa xét nghiệm. Chi tiết nghiệp vụ nằm trong bài hệ thống LIS là gì và cách phòng xét nghiệm vận hành.
RIS: hệ thống điều phối ca chẩn đoán hình ảnh
RIS không lưu ảnh. RIS quản lý "chuyện xung quanh" ca chụp: ai được chỉ định chụp gì, lúc nào, trên máy nào, ai đọc, đọc xong chưa, phiếu kết quả nói gì.
Một ca chụp đi qua RIS như sau:
- Nhận chỉ định chụp (X-quang, siêu âm, CT, MRI) từ HIS.
- Xếp lịch theo máy và ca trực, gọi người bệnh vào phòng chụp.
- Gửi danh sách ca chờ xuống máy chụp để kỹ thuật viên không phải gõ lại họ tên.
- Theo dõi trạng thái: đã đăng ký, đang chụp, đã chụp, chờ đọc, đã có kết quả.
- Phân ca cho bác sĩ chẩn đoán hình ảnh đọc, soạn phiếu kết quả từ mẫu có sẵn.
- Trả phiếu kết quả (kèm liên kết mở ảnh) về HIS.
Khâu 3 là nơi RIS thường bị đánh giá thấp. Máy chụp đọc danh sách người bệnh từ RIS qua DICOM Modality Worklist. Nếu không có, kỹ thuật viên nhập tên tay trên máy chụp, và ảnh về PACS mang một cái tên viết khác với hồ sơ trong HIS. Hậu quả là ảnh bị lạc: bác sĩ tìm theo mã người bệnh không thấy, phải lục theo tên và ngày chụp.
Người dùng chính: bộ phận tiếp đón khoa chẩn đoán hình ảnh, kỹ thuật viên X-quang, bác sĩ chẩn đoán hình ảnh, trưởng khoa. Bài hệ thống RIS trong chẩn đoán hình ảnh đi sâu hơn vào phần này.

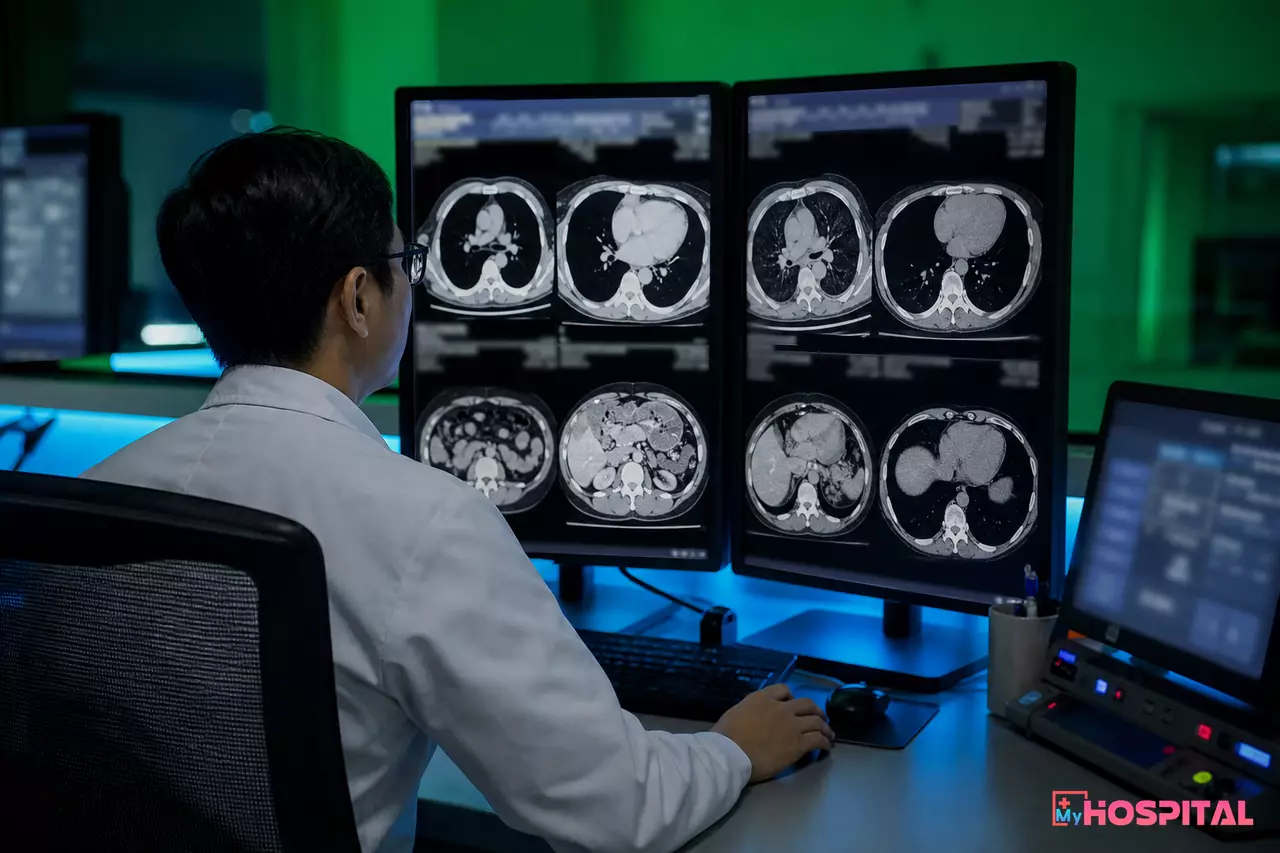

Màn hình đọc phim chuyên dụng là đầu ra của PACS; phiếu kết quả bác sĩ soạn ra thuộc về RIS.
PACS: kho lưu và trạm xem ảnh theo chuẩn DICOM
PACS nhận ảnh từ máy chụp qua chuẩn DICOM, lưu trữ, rồi cho phép các trạm xem truy xuất lại. Trong PACS có ba thành phần mà người mua cần phân biệt:
- Máy chủ lưu trữ: nhận ảnh, nén, sao lưu, quản lý vòng đời dữ liệu. Chọn dung lượng sai là lỗi phổ biến, vì ảnh CT, MRI, chụp vú số hóa chiếm chỗ nhanh hơn dự kiến nhiều.
- Trạm đọc phim (viewer): phần mềm bác sĩ dùng để dựng hình, đo, so sánh với phim cũ của cùng người bệnh. Trạm chẩn đoán đòi hỏi màn hình đạt chuẩn riêng; trạm cho bác sĩ lâm sàng xem lại thì dùng được màn hình văn phòng.
- Cổng truy cập: cho phép bác sĩ ở khoa khác, hoặc cơ sở khác, mở ảnh qua trình duyệt mà không cài phần mềm nặng.
Điểm quan trọng: PACS biết ảnh thuộc người bệnh nào chỉ nhờ các thẻ thông tin nhúng trong file DICOM (họ tên, mã người bệnh, mã ca chụp). Thẻ này phải khớp với hồ sơ ở HIS và RIS. Phần lớn lỗi "ảnh gắn nhầm hồ sơ" bắt nguồn từ đây chứ không do PACS lưu hỏng.
Người dùng chính: bác sĩ chẩn đoán hình ảnh, bác sĩ lâm sàng cần xem ảnh, kỹ sư công nghệ thông tin của bệnh viện (vận hành máy chủ). Với cơ sở không muốn tự nuôi máy chủ, mô hình lưu ảnh trên nền tảng đám mây được trình bày trong bài PACS đám mây là gì.
Bảng phân biệt LIS RIS PACS nhanh
| Tiêu chí | LIS | RIS | PACS |
|---|---|---|---|
| Quản lý cái gì | Mẫu bệnh phẩm, kết quả xét nghiệm | Lịch chụp, trạng thái ca, phiếu đọc | Ảnh y tế (file DICOM) |
| Đơn vị dữ liệu | Một dòng kết quả, vài trăm byte | Một ca chụp, vài kilobyte hồ sơ | Một ca CT/MRI, hàng trăm megabyte |
| Người dùng chính | Kỹ thuật viên, bác sĩ xét nghiệm | Tiếp đón khoa chẩn đoán hình ảnh, kỹ thuật viên, bác sĩ đọc phim | Bác sĩ đọc phim, bác sĩ lâm sàng, kỹ sư IT |
| Kết nối đầu vào | Máy xét nghiệm (ASTM, HL7) | HIS (HL7), máy chụp (DICOM Worklist) | Máy chụp (DICOM) |
| Đầu ra về HIS | Kết quả đã duyệt | Phiếu kết quả, trạng thái ca | Liên kết mở ảnh |
| Rủi ro điển hình | Nhập tay sai kết quả, nhầm mẫu | Lệch thông tin người bệnh giữa máy chụp và HIS | Thiếu dung lượng, ảnh gắn nhầm hồ sơ |
Ba hệ thống ghép với HIS như thế nào
HIS giữ vai trò trung tâm: nơi bác sĩ ra chỉ định, nơi thu ngân viện phí tính tiền, nơi bệnh án tập hợp kết quả. LIS, RIS, PACS là các hệ thống chuyên môn đứng quanh, nhận chỉ định từ HIS và trả kết quả về HIS.
Luồng dữ liệu đi như sau:
- HIS -> LIS: thông điệp chỉ định xét nghiệm (HL7 ORM hoặc tương đương), kèm thông tin người bệnh, mã dịch vụ.
- LIS -> HIS: thông điệp kết quả (HL7 ORU). Kết quả chỉ hiện trong bệnh án sau khi người có thẩm quyền duyệt.
- HIS -> RIS: chỉ định chẩn đoán hình ảnh. RIS sinh danh sách ca chờ cho từng máy.
- RIS -> máy chụp: DICOM Modality Worklist đẩy thông tin người bệnh xuống máy.
- Máy chụp -> PACS: ảnh DICOM.
- RIS/PACS -> HIS: phiếu kết quả và liên kết mở ảnh trong bệnh án.
Phần thông điệp hai chiều, mã dịch vụ và đối soát với bảng kê viện phí được phân tích kỹ ở bài tích hợp liên thông HIS với LIS, RIS-PACS và BHYT. Chuẩn HL7 và FHIR là phần nền cho cả ba luồng, được giải thích riêng trong bài chuẩn HL7 FHIR trong phần mềm bệnh viện.
Với bác sĩ lâm sàng, ba hệ thống phải tụ về một màn hình bệnh án, không ai muốn mở ba cửa sổ.
Những chỗ ba hệ thống hay bị nhầm lẫn khi mua
Qua các cuộc trao đổi với bộ phận công nghệ thông tin của cơ sở, có vài nhầm lẫn lặp lại:
- Gộp RIS và PACS thành một. Báo giá ghi "hệ thống PACS" nhưng bên trong không có quản lý ca chụp, phân công đọc, soạn phiếu. Kết quả: phiếu đọc vẫn soạn trên Word.
- Nghĩ PACS cũng lưu kết quả xét nghiệm. PACS chỉ xử lý dữ liệu hình ảnh. Một số phòng khám đa khoa cần dịch vụ lưu cả hai nhóm, nhưng hai nhóm vẫn chạy trên hai phân hệ.
- Không hỏi về Modality Worklist. Máy chụp có hỗ trợ, nhưng nhà cung cấp RIS không bật, hoặc cấu hình chưa xong khi nghiệm thu. Ba tháng sau kỹ thuật viên vẫn gõ tay.
- Đánh giá dung lượng PACS theo số ca hiện tại. Số ca tăng, thêm máy MRI, thêm thời hạn lưu theo quy định nội bộ, dung lượng đầy sớm hơn kế hoạch.
- Coi mã dịch vụ ở HIS, LIS, RIS là một. Ba danh mục lệch nhau thì kết quả về không ghép được chỉ định, và dòng dịch vụ đó không lên được bảng kê.
Sai lầm thường gặp: Nghiệm thu ba hệ thống bằng cách chạy từng hệ thống riêng. Cần chạy một ca thật từ chỉ định ở HIS đến kết quả hiển thị lại trong bệnh án, cho cả nhánh xét nghiệm lẫn nhánh chẩn đoán hình ảnh. Lỗi nối thường chỉ lộ ra ở chặng này.
Cần hệ thống nào trước: gợi ý theo quy mô
Không phải cơ sở nào cũng cần cả ba.
- Phòng khám đa khoa quy mô nhỏ, có vài xét nghiệm cơ bản và một máy siêu âm: thường dùng phân hệ cận lâm sàng tích hợp ngay trong HIS, chưa cần LIS và RIS độc lập. Lưu ảnh siêu âm kèm phiếu kết quả là đủ.
- Phòng khám chuyên khoa chẩn đoán hình ảnh: ưu tiên PACS và RIS vì khối lượng ảnh và phiếu đọc là hoạt động chính.
- Bệnh viện có phòng xét nghiệm nhiều máy tự động: LIS là hạng mục ưu tiên vì lượng mẫu mỗi ngày làm nhập tay thành điểm nghẽn.
- Bệnh viện có CT, MRI: cần đủ bộ RIS và PACS, kèm kế hoạch dung lượng và sao lưu.
Với cơ sở đang chuẩn bị chuyển sang quy trình không giấy, phần mềm quản lý phòng khám có phân hệ cận lâm sàng là điểm khởi đầu gọn hơn so với mua rời từng hệ thống.
Câu hỏi nên đặt cho nhà cung cấp trước khi ký
- Danh sách máy xét nghiệm và máy chụp hiện có của chúng tôi, nhà cung cấp đã kết nối thực tế với model nào, giao thức gì?
- Máy chụp nhận danh sách ca chờ qua DICOM Modality Worklist đã được bật và kiểm thử với từng máy chưa?
- Ảnh DICOM lưu ở đâu, dung lượng tính cho bao nhiêu ca mỗi năm, sao lưu thế nào?
- Khi ba hệ thống trả kết quả về HIS, ai có quyền duyệt, hệ thống có ghi nhật ký người ký không?
- Danh mục mã dịch vụ ở ba nơi đồng bộ theo cách nào, ai chịu trách nhiệm khi lệch?
- Nếu thay máy chụp hoặc máy xét nghiệm, chi phí kết nối lại được tính ra sao?
MyHospital cung cấp phân hệ cận lâm sàng tích hợp xét nghiệm, chẩn đoán hình ảnh và lưu trữ ảnh, nối liền với bệnh án điện tử và bảng kê viện phí. Xem chi tiết tại trang cận lâm sàng hoặc đặt lịch demo để chạy thử một ca từ chỉ định đến kết quả với danh sách máy của cơ sở bạn. Muốn nhìn bức tranh rộng hơn, hãy bắt đầu từ phần mềm quản lý bệnh viện.
Việc làm trong tuần này nếu bạn đang đánh giá hệ thống cận lâm sàng
Để phân biệt LIS RIS PACS bằng số liệu của chính cơ sở, lấy một ngày làm việc bình thường và ghi lại ba con số: bao nhiêu kết quả xét nghiệm phải nhập tay, bao nhiêu ca chụp kỹ thuật viên phải gõ lại tên người bệnh trên máy, bao nhiêu lần bác sĩ lâm sàng phải gọi xuống khoa hỏi kết quả. Ba con số này cho biết nên bắt đầu với LIS, RIS hay PACS, và là mốc để đối chiếu sau khi hệ thống chạy thật.
