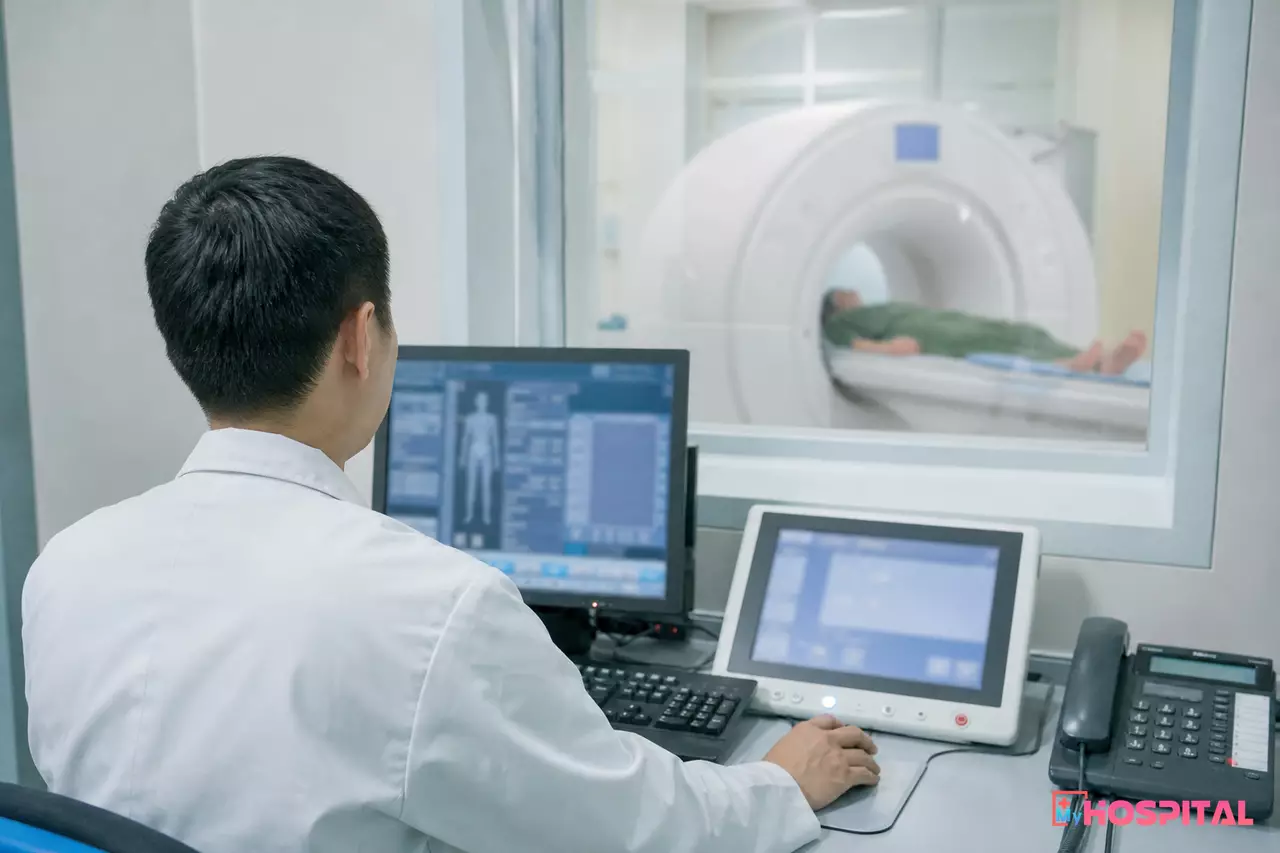

Một ca chụp CT bụng lúc 9 giờ sáng. Người bệnh tên Nguyễn Văn Hùng, kỹ thuật viên đang gõ họ tên và ngày sinh vào máy trong khi người nằm chờ trên bàn chụp. Ở phòng đợi còn một người cùng tên, khác năm sinh. Chỉ cần chọn nhầm một dòng, bộ ảnh gắn vào hồ sơ của người kia.
DICOM Worklist sinh ra để chặn đúng tình huống này. Bài viết giải thích cách DICOM modality worklist RIS hoạt động ở tầng kỹ thuật, những trường dữ liệu nào được gửi xuống, cách khai báo và các lỗi phòng IT hay gặp khi nghiệm thu.
DICOM Worklist giải quyết việc gì cho khoa chẩn đoán hình ảnh
Khi không có worklist, thông tin người bệnh đi vào máy chụp bằng tay. Mỗi ca, kỹ thuật viên gõ lại họ tên, ngày sinh, giới tính, mã người bệnh. Với khoa chụp 80-100 ca mỗi ngày, đó là hàng trăm lần gõ, và lỗi gõ nằm im trong dữ liệu cho đến khi bác sĩ đọc phim hoặc người bệnh nhận kết quả mới phát hiện.
Worklist đảo chiều: máy chụp tự hỏi hệ thống "hôm nay có những ca nào cần chụp trên máy này?" và nhận về một danh sách. Kỹ thuật viên chọn một dòng, toàn bộ trường nhân khẩu học cùng mã chỉ định tự điền vào bộ ảnh. Tên viết sai dấu, nhầm ngày sinh, lệch mã người bệnh giữa máy chụp với PACS đều giảm hẳn vì chỉ còn một nguồn dữ liệu.
Chỉ định được lập một lần ở phòng khám, các khâu sau lấy lại từ đó thay vì nhập lại
Lợi ích thứ hai ít được nhắc: mã chỉ định (Accession Number) đi theo ảnh từ đầu. Nhờ vậy khi ảnh về PACS, hệ thống ghép được ảnh với đúng chỉ định và đúng dòng viện phí mà không cần người đối chiếu. Phần này liên quan trực tiếp đến cách RIS quản lý chỉ định và kết quả chẩn đoán hình ảnh trong bệnh viện.
Luồng DICOM modality worklist RIS từ chỉ định đến máy chụp
Về mặt kỹ thuật, DICOM modality worklist RIS là một dịch vụ DICOM, trong đó máy chụp đóng vai trò khách (SCU) và máy chủ worklist đóng vai trò cung cấp (SCP). Lệnh dùng là C-FIND. Trình tự thực tế gồm các bước sau.
- Bác sĩ lập chỉ định chụp trong bệnh án điện tử của HIS. Chỉ định mang theo loại kỹ thuật, vị trí chụp, chẩn đoán sơ bộ, mức ưu tiên.
- HIS gửi chỉ định sang RIS, thường bằng bản tin HL7 (loại bản tin đơn hàng, ORM) hoặc qua API nội bộ nếu cùng một nền tảng.
- RIS xếp lịch ca chụp cho một máy cụ thể, hoặc để chung cho nhóm máy cùng loại, rồi lưu thành mục worklist.
- Kỹ thuật viên bấm nút lấy danh sách trên máy chụp. Máy gửi C-FIND kèm bộ lọc (loại máy, ngày, tên máy).
- Máy chủ worklist trả về các mục khớp bộ lọc. Máy chụp hiện danh sách.
- Kỹ thuật viên chọn ca. Thông tin đi vào header DICOM của từng ảnh sẽ chụp.
- Chụp xong, ảnh gửi về PACS qua DICOM Storage. PACS đọc Accession Number và nối với chỉ định.
Nhiều máy đời mới còn gửi thêm thông báo trạng thái ca (MPPS: bắt đầu, hoàn tất, hủy) ngược về RIS. Nếu bật tính năng này, RIS tự cập nhật ca từ "chờ chụp" sang "đã chụp" mà kỹ thuật viên không phải bấm gì.
Lưu ý: Worklist đi một chiều, từ RIS xuống máy chụp. Ảnh đi chiều ngược lại, từ máy chụp lên PACS, bằng một cấu hình khác. Cơ sở nào mới chỉ khai báo gửi ảnh về PACS thì máy chụp vẫn chưa có worklist. Cách khai báo luồng gửi ảnh nằm ở bài kết nối máy CT MRI vào PACS qua DICOM.
Những trường dữ liệu RIS gửi xuống máy chụp
Một mục worklist không phải là toàn bộ chỉ định. RIS chỉ đóng gói những trường DICOM mà máy chụp cần để gắn vào ảnh. Bảng dưới liệt kê nhóm trường quan trọng nhất khi nghiệm thu.
| Nhóm dữ liệu | Trường tiêu biểu | Dùng để làm gì |
|---|---|---|
| Người bệnh | Họ tên, mã người bệnh, ngày sinh, giới tính | Nhận diện và gắn đúng hồ sơ |
| Chỉ định | Accession Number, mã thủ thuật yêu cầu, mô tả thủ thuật | Nối ảnh với chỉ định và viện phí |
| Lịch chụp | Loại máy (modality), tên máy dự kiến (Scheduled Station AE Title), ngày giờ dự kiến | Lọc ca đúng máy, đúng ngày |
| Định danh ca chụp | Study Instance UID | Mã duy nhất của lần chụp, giữ nguyên khi ảnh về PACS |
| Lâm sàng | Bác sĩ chỉ định, chẩn đoán sơ bộ, mức ưu tiên | Hiển thị cho kỹ thuật viên và bác sĩ đọc phim |
Hai trường hay bị bỏ sót khi cấu hình: Accession Number và Study Instance UID. Thiếu Accession Number, PACS vẫn lưu ảnh nhưng khâu ghép chỉ định phải làm bằng tay. Thiếu Study Instance UID do RIS cấp, máy chụp tự sinh mã riêng, và cùng một lần chụp có thể bị tách thành hai nghiên cứu trong PACS.
Về mã người bệnh, nên thống nhất một mã duy nhất giữa HIS, RIS và PACS ngay từ khi thiết kế. Người bệnh có hai mã ở hai hệ thống thì worklist dù chạy đúng vẫn ra hồ sơ trùng. Vấn đề này nằm trong bức tranh chung ở bài tích hợp liên thông HIS, LIS, RIS, PACS.
Khai báo AE Title khi cấu hình DICOM modality worklist RIS
Cấu hình worklist cần khai báo ở cả máy chụp lẫn RIS. Thiếu một phía, truy vấn bị từ chối mà không báo lỗi rõ ràng.
Phía máy chụp cần: địa chỉ IP, cổng và AE Title của máy chủ worklist; AE Title của chính máy; cho phép bật dịch vụ Modality Worklist (nhiều hãng bán riêng như một bản quyền). Cổng worklist có thể khác cổng nhận ảnh của PACS, nên hỏi lại phòng IT thay vì dùng chung.
Phía RIS cần: khai báo máy chụp với AE Title, IP, loại máy (CT, MR, DX, US...); gắn từng phòng chụp hoặc nhóm máy với danh mục kỹ thuật tương ứng, để ca chụp MRI không rơi xuống danh sách của máy X-quang.

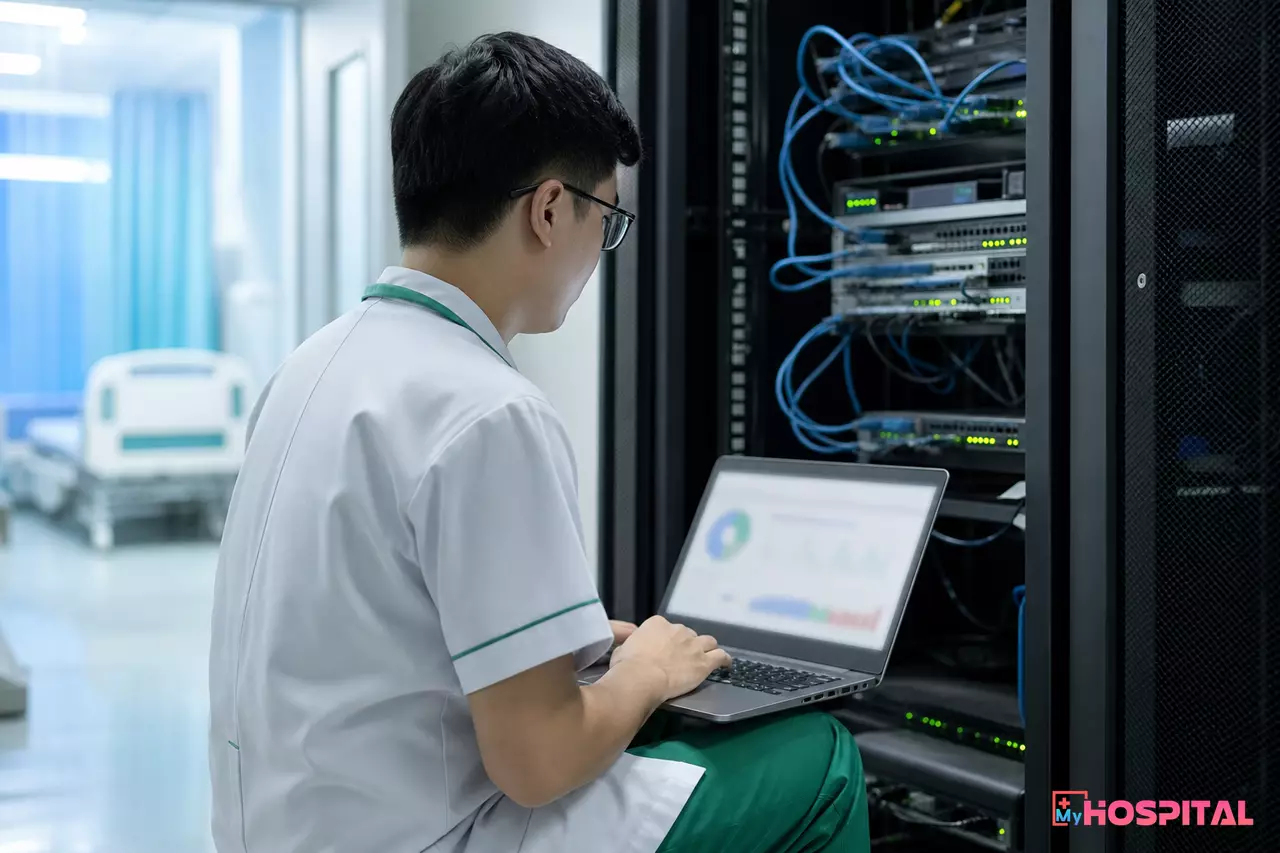

Kiểm tra đường mạng và khai báo AE Title là bước đầu tiên khi worklist không hiện
Thứ tự kiểm tra gợi ý cho phòng IT:
- Máy chụp và máy chủ worklist ping được nhau, không bị firewall chặn cổng.
- Chạy C-ECHO từ máy chụp tới máy chủ worklist để xác nhận hai bên nhận ra AE Title của nhau.
- Tạo một chỉ định thử trên HIS cho đúng máy đó, xếp lịch trong RIS.
- Bấm lấy danh sách trên máy chụp, kiểm tra ca thử có hiện không.
- Chọn ca, chụp bằng mô hình (phantom), xác nhận họ tên, ngày sinh, Accession Number trên ảnh về PACS khớp với chỉ định.
Bước 5 hay bị bỏ qua vì danh sách hiện lên là mọi người yên tâm. Nhưng lỗi ánh xạ trường (ví dụ tên đảo họ-tên-đệm, mất dấu tiếng Việt) chỉ lộ ra ở ảnh đã lưu.
Lỗi thường gặp khi chạy worklist
Các lỗi dưới đây đến từ những lần nghiệm thu máy chụp thực tế, xếp theo mức hay gặp.
| Hiện tượng | Nguyên nhân thường gặp | Cách xử lý |
|---|---|---|
| Danh sách trống | Bộ lọc theo loại máy hoặc ngày lệch với chỉ định; ca chưa được xếp lịch | Kiểm tra bộ lọc mặc định trên máy, xếp lịch ca trong RIS |
| Máy báo không kết nối được | Sai AE Title, IP hoặc cổng; firewall chặn | Chạy C-ECHO, đối chiếu khai báo hai phía |
| Mất dấu tiếng Việt, ký tự lạ | Bộ ký tự (character set) giữa RIS và máy không khớp | Thống nhất bộ ký tự, hoặc chuyển tên không dấu theo quy ước của cơ sở |
| Tên bị đảo thứ tự họ - tên | Quy ước ghép họ tên theo DICOM khác với cách HIS lưu | Chuẩn hóa cách xuất tên ở RIS, thử với tên nhiều chữ đệm |
| Cùng một ca thành hai nghiên cứu trong PACS | Study Instance UID không lấy từ worklist | Bật lấy UID từ worklist trên máy chụp, kiểm tra lại cấu hình |
| Ca đã chụp vẫn hiện "chờ chụp" | Máy không gửi hoặc RIS không nhận MPPS | Bật MPPS nếu máy hỗ trợ, nếu không thì cập nhật trạng thái khi ảnh về PACS |
Ngoài bảng, một lỗi nghiệp vụ nên lường trước: chỉ định bị hủy hoặc đổi kỹ thuật ở HIS sau khi worklist đã sinh ra. Nếu RIS không đồng bộ sự kiện hủy xuống mục worklist, kỹ thuật viên vẫn thấy ca cũ và có thể chụp nhầm. Hãy hỏi nhà cung cấp rõ cách xử lý trường hợp này trước khi ký nghiệm thu.

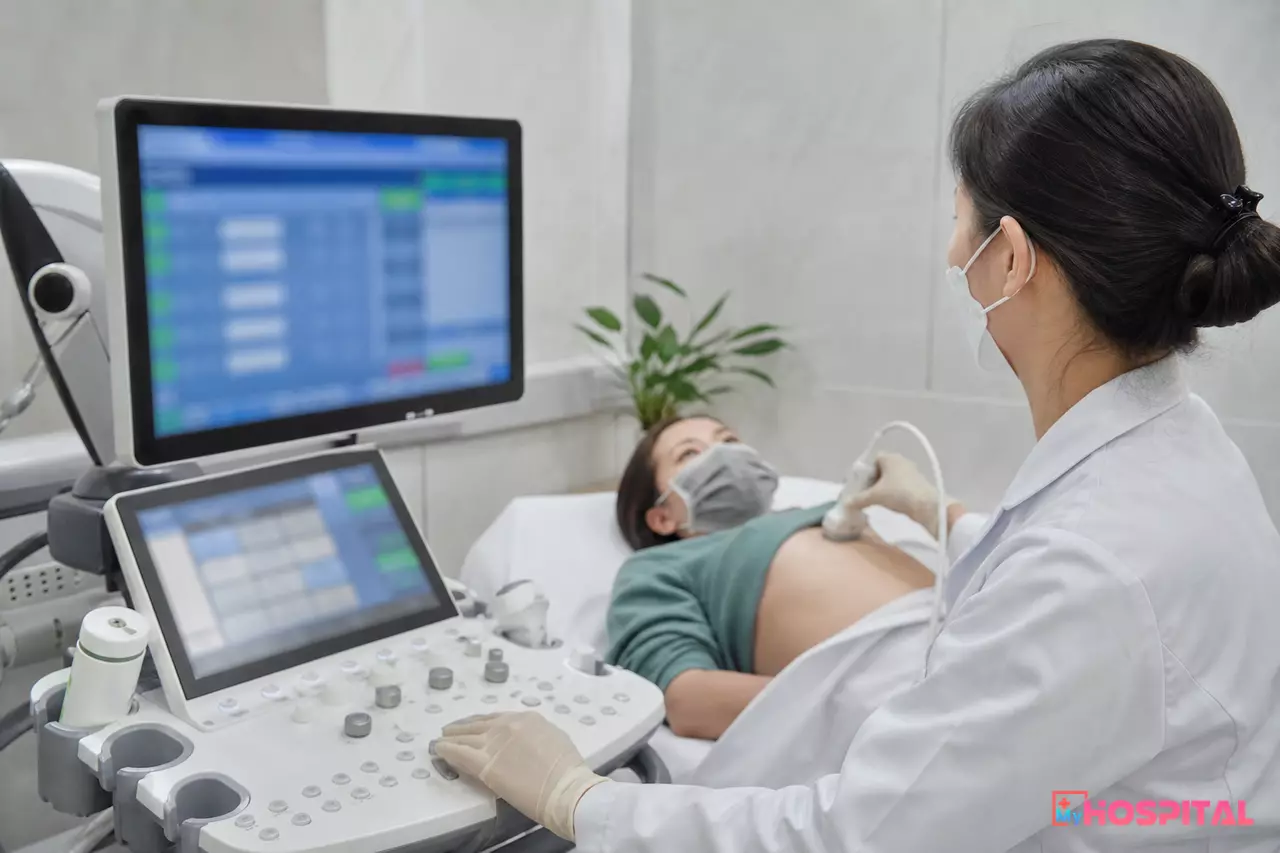

Máy siêu âm đời mới cũng dùng worklist, người bệnh không phải khai lại thông tin ngay trên giường khám
Máy chụp nào dùng được worklist và khi nào nên bỏ qua
Phần lớn máy CT, MRI, X-quang số hóa và máy siêu âm đời gần đây đều có dịch vụ Modality Worklist, nhưng không phải máy nào cũng bật sẵn. Có ba tình huống khác nhau.
- Máy hỗ trợ và đã mua bản quyền: chỉ cần cấu hình như các phần trên.
- Máy hỗ trợ nhưng cần mua thêm gói: hỏi hãng báo giá; so với chi phí xử lý một lần chụp nhầm hồ sơ thì thường rẻ hơn.
- Máy đời cũ không hỗ trợ: giữ cách nhập tay, nhưng thêm bước đối chiếu mã người bệnh bằng quét mã vạch hoặc mã QR trên phiếu chỉ định trước khi chụp.
Với máy siêu âm xách tay hoặc dùng ở phòng khám nhỏ, tần suất ca thấp có thể chưa cần worklist. Ngưỡng hợp lý là khi một thiết bị chụp trên khoảng vài chục ca mỗi ngày hoặc khi cơ sở đã có RIS: lúc đó việc bỏ nhập tay đáng đầu tư hơn.
Triển khai worklist bắt đầu từ danh sách máy
Trước khi đàm phán với nhà cung cấp RIS, phòng IT nên lập bảng từng máy chụp: hãng, đời máy, có Modality Worklist chưa, đã mua bản quyền chưa, AE Title, IP, cổng. Bảng này cho thấy máy nào vào được ngay, máy nào phải chờ hãng.
MyHospital cung cấp phân hệ cận lâm sàng liên thông HIS, RIS và PACS: chỉ định từ bệnh án điện tử xuống máy chụp qua worklist, mã chỉ định đi theo ảnh về PACS và nối với bảng kê viện phí. Xem phân hệ cận lâm sàng hoặc đặt lịch demo kèm danh sách máy hiện có của khoa bạn. Tổng quan hệ thống ở trang phần mềm quản lý bệnh viện.
Nếu hãng chưa rõ cách bật worklist, hãy yêu cầu thử nghiệm bằng một máy duy nhất trước, theo năm bước kiểm tra ở trên, rồi mới nhân ra các máy còn lại. Lỗi bộ ký tự và lỗi ghép tên thường lộ ra ngay ở máy đầu tiên, sửa một lần dùng cho cả khoa.
